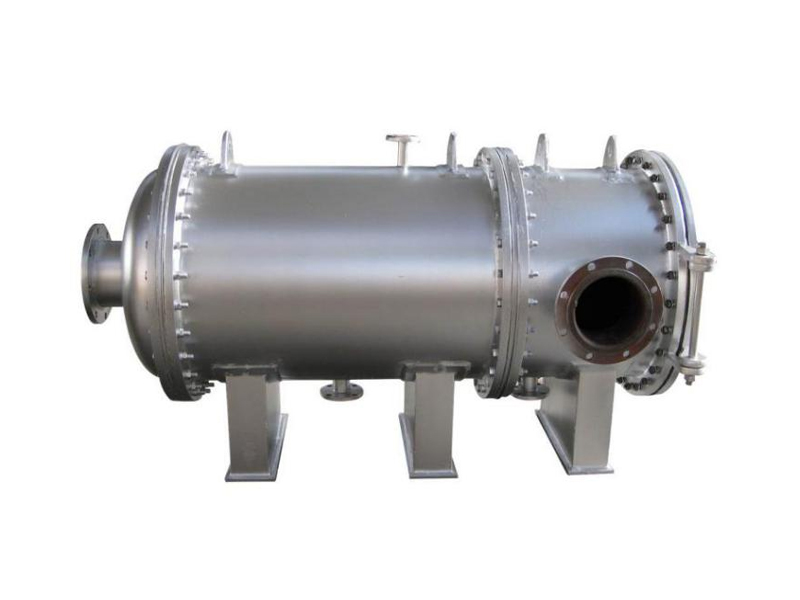

產品概述：
大流量過濾器針對于大口徑和高流速的管道而開發，其芯件采用折疊式濾芯，相對于競爭對手普通沖孔籃式濾芯和棒式折疊式濾芯多倍面積。其大于50%的開孔率與直通式結構，組合出最大的流量和最小壓差，大大降低了總體的尺寸和重量，當過濾器停止使用時，只需一人清理維護即可。我司開發的大流量過濾器按照安裝形式分立式和臥式兩種結構可供選擇。
◆材質：SUS304、SUS306L
◆接口形式：螺紋或法蘭
◆密封材料：丁晴密封圈、硅膠密封圈、氟膠密封圈
◆密封形式：O型密封圈
◆適用濾芯：20＂、40＂、60＂
◆設計壓力：1.0Mpa
◆設計流量：20-420m3/H
◆表面處理：拋光或噴砂
◆安裝形式：立式,臥式
PRODUCT OVERVIEW:
Large-flow filter developed for large diameter pipe and high flow rate, core pieces of stainless steel folded filter relative to competitors ordinary punching basket filter rod folded filter times area. Its opening rate of greater than 50% with a straight-through structure, the combination of maximum flow and minimum pressure differential, greatly reducing the the overall size and weight of the filter to stop using, cleaning and maintenance can be only one person. Our development of the large flow filter in accordance with the installation form discrete and horizontal two structures to choose from.
◆ Material：SUS304、SUS306L
◆ Connection type: screw thread or flange
◆ Seal material：BUNA、Silicone、VITON
◆ Seal type： O-type steal packing ring
◆ Apply to a strainer：20＂、40＂、60＂
◆ Design pressure：1.0Mpa
◆ Design flow：20-420m3/H
◆ Surface disposal：polishing or sandblast
◆ installation forms：vertical, horizontal
技術參數：TECHNICAL DATA：
|
Model style 型號樣式 Outline dimension 外形尺寸 |
A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
N1 |
N2 |
N3 |
N4 |
流量 Flow (m3/h) |
容積 Volume (L) |
||
|
RH-1S4-L |
Φ190 |
1320 |
200 |
1690 |
380 |
100 |
DN80法蘭 |
DN80法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
40 |
30 |
||
|
RH-2S2-L |
Φ400 |
1690 |
450 |
1970 |
560 |
100 |
DN80法蘭 |
DN80法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
80 |
150 |
||
|
RH-2S3-L |
Φ450 |
1690 |
450 |
1985 |
610 |
100 |
DN80法蘭 |
DN80法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
120 |
200 |
||
|
RH-2S4-L |
Φ500 |
1690 |
450 |
2000 |
700 |
100 |
DN100法蘭 |
DN100法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
160 |
250 |
||
|
RH-2S5-L |
Φ550 |
1740 |
500 |
2015 |
750 |
100 |
DN100法蘭 |
DN100法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
200 |
300 |
||
|
RH-2S7-L |
Φ650 |
1740 |
500 |
2040 |
890 |
100 |
DN125法蘭 |
DN125法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
280 |
440 |
||
|
以下尺寸為過濾器為臥式安裝時尺寸 |
||||||||||||||
|
RH-1S4-W |
Φ190 |
200 |
1500 |
/ |
/ |
/ |
DN80法蘭 |
DN80法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
40 |
30 |
||
|
RH-2S2-W |
Φ400 |
800 |
1780 |
/ |
/ |
/ |
DN80法蘭 |
DN80法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
80 |
150 |
||
|
RH-2S3-W |
Φ450 |
800 |
1790 |
/ |
/ |
/ |
DN80法蘭 |
DN80法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
120 |
200 |
||
|
RH-2S4-W |
Φ500 |
800 |
1800 |
/ |
/ |
/ |
DN100法蘭 |
DN100法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
160 |
250 |
||
|
RH-2S5-W |
Φ550 |
800 |
1820 |
/ |
/ |
/ |
DN100法蘭 |
DN100法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
200 |
300 |
||
|
RH-2S7-W |
Φ650 |
800 |
1850 |
/ |
/ |
/ |
DN125法蘭 |
DN125法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
280 |
440 |
||
