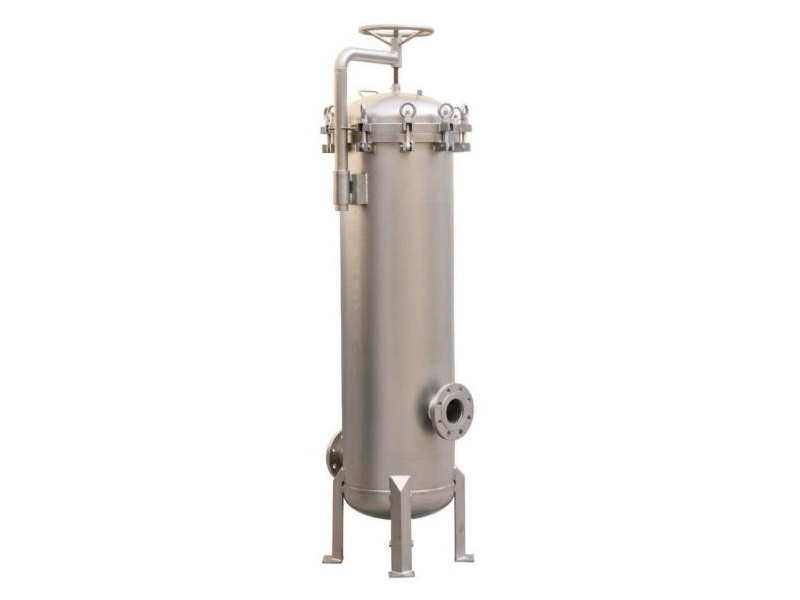

產品概述：
◆材質：SUS304、SUS316L
◆接口形式：內絲或法蘭
◆密封材料：丁晴密封圈、硅膠密封圈、氟膠密封圈
◆密封形式：O密封圈
◆適用濾芯：10 "、20 "、30 "、40 "平面型、222型
◆設計壓力：1.0Mpa
◆設計流量：6-240m3/H
◆表面處理：拋光或噴砂
PRODUCT OVERVIEW:
◆Material：SUS304、SUS316L
◆Connection type：screw thread or flange
◆Seal material:BUNA、Silicone、VITON
◆Seal type：O-type seal ring
◆Apply to a strainer：10 "、20 "、30 "、40 " plane、222Plug-in
◆Design pressure：1.0Mpa
◆Design flow：6-240m3/H
◆Surface disposal：polishing or sandblast
技術參數：TECHNICAL DATA：
|
Model style 型號樣式 Outline dimension 外形尺寸 |
A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
N1 |
N2 |
N3 |
N4 |
流量 Flow (m3/h) |
容積 Volume (L) |
|
RHLX-12-40 |
Φ300 |
326 |
900 |
1660 |
450 |
100 |
DN50法蘭 |
DN50法蘭 |
Rc1/4"內絲 |
Rc1/2"外絲 |
24m3/h |
90L |
|
RHLX-19-40 |
Φ350 |
345 |
900 |
1675 |
510 |
100 |
DN65法蘭 |
DN65法蘭 |
Rc1/4"內絲 |
Rc3/4"外絲 |
38m3/h |
100L |
|
RHLX-23-40 |
Φ400 |
358 |
900 |
1730 |
560 |
100 |
DN65法蘭 |
DN65法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
46m3/h |
110L |
|
RHLX-28-40 |
Φ450 |
379 |
900 |
1745 |
610 |
100 |
DN80法蘭 |
DN80法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
25m3/h |
180L |
|
RHLX-36-40 |
Φ500 |
391 |
900 |
1990 |
700 |
100 |
DN80法蘭 |
DN80法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
72m3/h |
230L |
|
RHLX-43-40 |
Φ550 |
412 |
900 |
2010 |
750 |
100 |
DN100法蘭 |
DN100法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
86m3/h |
290L |
|
RHLX-52-40 |
Φ600 |
425 |
900 |
2010 |
800 |
100 |
DN100法蘭 |
DN100法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
104m3/h |
350L |
|
RHLX-61-40 |
Φ650 |
900 |
437 |
2010 |
900 |
100 |
DN100法蘭 |
DN100法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
122m3/h |
380L |
|
RHLX-75-40 |
Φ700 |
1000 |
463 |
2050 |
950 |
100 |
DN125法蘭 |
DN125法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
150m3/h |
480L |
|
RHLX-91-40 |
Φ750 |
1000 |
475 |
2050 |
1000 |
100 |
DN125法蘭 |
DN125法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
182m3/h |
560L |
|
RHLX-100-40 |
Φ800 |
1000 |
498 |
2050 |
1050 |
100 |
DN125法蘭 |
DN125法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
200m3/h |
650L |
|
RHLX-127-40 |
Φ900 |
1000 |
536 |
2100 |
1150 |
100 |
DN150法蘭 |
DN150法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
254m3/h |
800L |
|
RHLX-147-40 |
Φ1000 |
1000 |
596 |
2140 |
1250 |
100 |
DN200法蘭 |
DN200法蘭 |
Rc1/4"內絲 |
Rc1"外絲 |
294m3/h |
980L |
