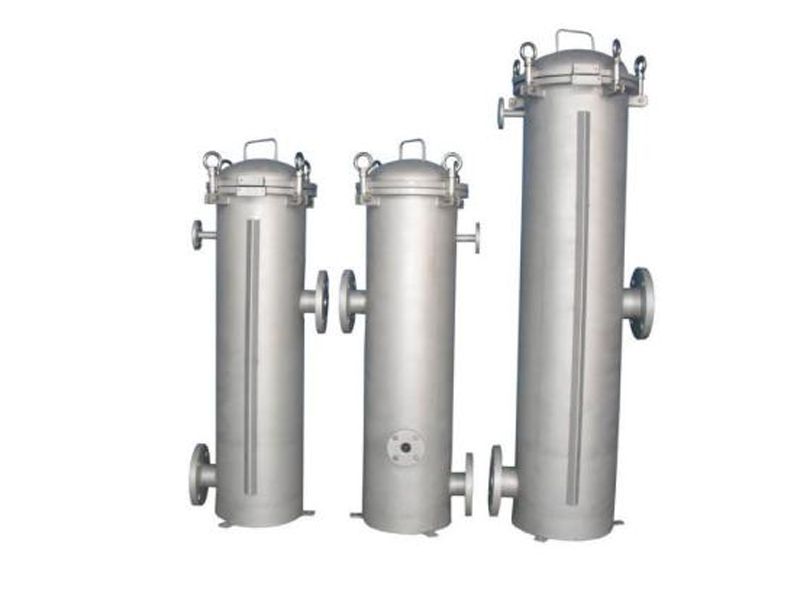

產品概述：
◆材質：SUS304、SUS316L
◆接口形式：內絲或法蘭
◆密封材料：丁晴密封圈、硅膠密封圈、氟膠密封圈
◆密封形式：O型密封圈
◆適用濾芯：10"、20"、30"、40"平面型、222型
◆設計壓力：1.0Mpa
◆設計流量：1-24m3/H
◆表面處理：拋光或噴砂
PRODUCT OVERVIEW:
◆Material:SUS304、SUS316L
◆Connection:type：screw thread or flange
◆Seal material:BUNA、Silicone、VITON
◆Seal type:O-type seal ring
◆Apply to a strainer:10"、20"、30"、40"plane、222Plug-in
◆Design pressure:1.0Mpa
◆Design flow:1-24m3/H
◆Surface disposal:polishing or sandblas
|
Model style 型號樣式 Outline dimension 外形尺寸
|
A mm |
B mm |
C mm |
D mm |
E mm |
N1 |
N2 |
N3 |
N4 |
流量 Flow (m3/h) |
容積 Volume (L) |
|
RHLX-5-10 |
?200 |
250 |
70 |
490 |
340 |
DN25法蘭 |
DN25法蘭 |
Rc1/4"內絲 |
Rc3/8"內絲 |
2.5 |
10 |
|
RHLX-5-20 |
?200 |
300 |
70 |
710 |
340 |
DN25法蘭 |
DN25法蘭 |
Rc1/4"內絲 |
Rc3/8"內絲 |
5 |
18 |
|
RHLX-5-30 |
?200 |
500 |
100 |
980 |
340 |
DN50法蘭 |
DN50法蘭 |
Rc1/4"內絲 |
Rc3/8"內絲 |
7.5 |
26 |
|
RHLX-5-40 |
?200 |
600 |
100 |
1255 |
340 |
DN50法蘭 |
DN50法蘭 |
Rc1/4"內絲 |
Rc3/8"內絲 |
10 |
34 |
|
RHLX-7-10 |
?219 |
250 |
70 |
495 |
360 |
DN25法蘭 |
DN25法蘭 |
Rc1/4"內絲 |
Rc3/8"內絲 |
3.5 |
12 |
|
RHLX-7-20 |
?219 |
300 |
70 |
715 |
360 |
DN25法蘭 |
DN25法蘭 |
Rc1/4"內絲 |
Rc3/8"內絲 |
7 |
22 |
|
RHLX-7-30 |
?219 |
500 |
100 |
985 |
360 |
DN50法蘭 |
DN50法蘭 |
Rc1/4"內絲 |
Rc3/8"內絲 |
10 |
32 |
|
RHLX-7-40 |
?219 |
600 |
100 |
1260 |
360 |
DN50法蘭 |
DN50法蘭 |
Rc1/4"內絲 |
Rc3/8"內絲 |
14 |
42 |
|
RHLX-9-10 |
?250 |
250 |
100 |
510 |
390 |
DN50法蘭 |
DN50法蘭 |
Rc1/4"內絲 |
Rc3/8"內絲 |
3.5 |
12 |
|
RHLX-9-20 |
?250 |
300 |
100 |
730 |
390 |
DN50法蘭 |
DN50法蘭 |
Rc1/4"內絲 |
Rc3/8"內絲 |
7 |
22 |
|
RHLX-9-30 |
?250 |
500 |
100 |
1000 |
390 |
DN50法蘭 |
DN50法蘭 |
Rc1/4"內絲 |
Rc3/8"內絲 |
10 |
32 |
|
RHLX-9-40 |
?250 |
600 |
100 |
1275 |
390 |
DN50法蘭 |
DN50法蘭 |
Rc1/4"內絲 |
Rc3/8"內絲 |
14 |
42 |
|
RHLX-12-10 |
?300 |
250 |
100 |
525 |
440 |
DN50法蘭 |
DN50法蘭 |
Rc1/4"內絲 |
Rc3/8"內絲 |
6 |
30 |
|
RHLX-12-20 |
?300 |
300 |
100 |
745 |
440 |
DN50法蘭 |
DN50法蘭 |
Rc1/4"內絲 |
Rc3/8"內絲 |
12 |
45 |
|
RHLX-12-30 |
?300 |
500 |
100 |
1015 |
440 |
DN50法蘭 |
DN50法蘭 |
Rc1/4"內絲 |
Rc3/8"內絲 |
18 |
60 |
|
RHLX-12-40 |
?300 |
600 |
100 |
1290 |
440 |
DN50法蘭 |
DN50法蘭 |
Rc1/4"內絲 |
Rc3/8"內絲 |
24 |
75 |
