切削液過濾裝置技術簡介：
1. 過濾系統流程簡介：

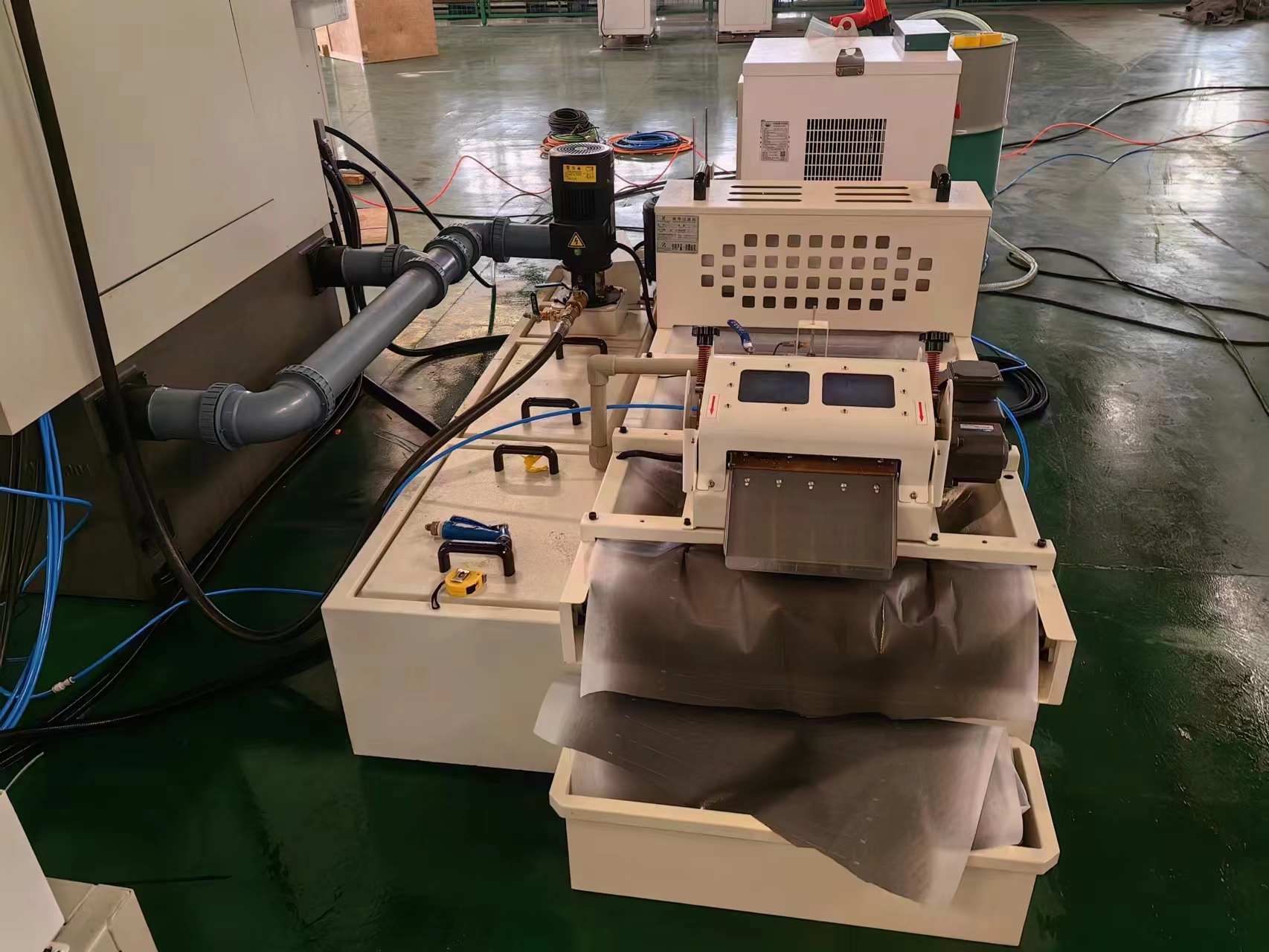

從用戶機床加工產生的臟切削液直接流入下面承接的回液箱內，回液箱上安裝有回液泵，回液泵將臟液連屑一起抽出、向上打入架空回液管，通過管道首先送入磁性分離裝置作做第一級預分離。臟液中大部分屑雜質被分離出來、落入接渣車；而經過預分離后的臟液向下流入真空過濾裝置的下箱體（臟液箱）內。隨后過濾裝置的真空過濾泵將經過真空紙帶過濾后的干凈切削液抽出、送入上水箱（凈液箱）內，由供液泵以一定的壓力送入架空供液管道供給用戶機床重新使用。過濾出來的濾渣與臟濾紙一起由刮板自動排出。
供液系統由供液泵和供液管路組成，回液系統由回液箱、回液泵和回液管路組成。
真空抽吸式紙帶過濾機安放在地面上，供回液管道全部架空布置。

2. 過濾系統主要功能部件介紹
1）磁性分離裝置工作原理與主要結構
磁性分離器主要用于金屬切削機床切削液的凈化。通過分離器滾筒強大的磁力，將液體中的鐵磁性切屑、磨屑分離出來。
方案中由回液泵抽出的臟切削液通過回液管道直接送入磁性分離裝置中，經強力磁滾筒吸附，臟液中大部分導磁性的鐵屑雜質被分離出來、緊緊吸附在磁滾筒的表面，由緊壓在磁筒上的不銹鋼刮板刮下落入接渣車；而經磁性預分離后的切削液已經沒有大的雜質，從出液口流出、向下流入真空過濾裝置下箱體內作第二級過濾。
磁筒型磁性分離裝置主要由箱體、強力磁滾筒、耐油膠輥、減速電機、不銹鋼刮板以及傳動部件等部份組成。磁性強，流道寬，吸附面積大，能有效分離臟液中大部分導磁性的雜質，而不用消耗濾材，是一種較經濟的預分離方式。

2）LKV系列真空抽吸式紙帶過濾機工作原理與主要結構
LK  V 系列真空抽吸式切削液過濾冷卻控溫裝置是高效的臟冷卻油綜合處理裝置，是專為流量大、產屑多的油過濾處理而設計的，可按用戶要求做大，用于多機床油加工的集中處理。真空抽吸式油過濾裝置的基本結構與工作原理如下：

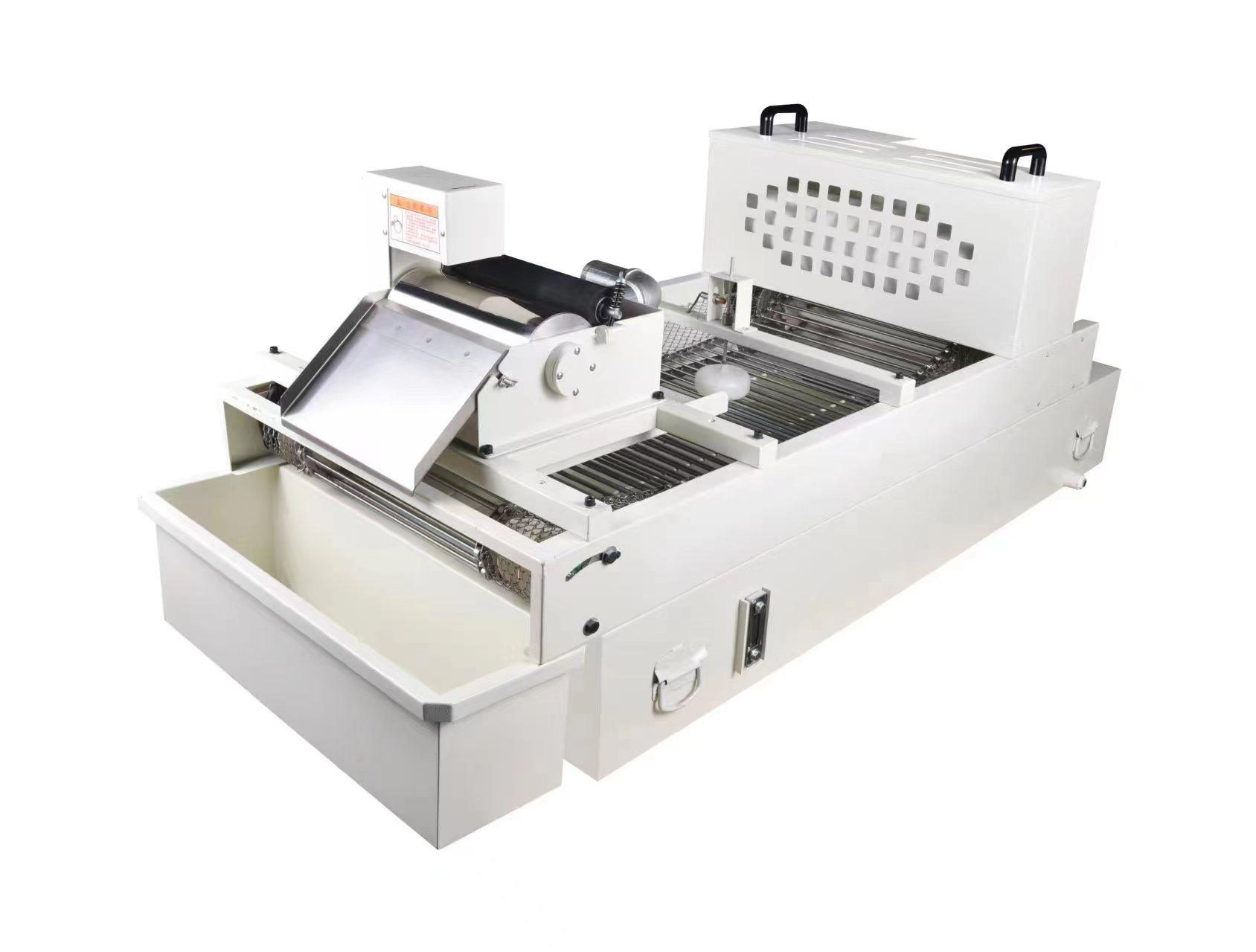

LK V 真空抽吸式切削液過濾冷卻控溫裝置由臟液過濾箱、篩孔板和濾紙過濾機構、凈液箱、刮板排污機構、制冷機組、水泵和PLC控制系統組成。過濾機上安裝了冷卻控溫裝置。過濾機可以加裝收紙機構，將輸出臟濾紙上的濾渣從濾紙上刮下來落入接渣車，臟紙自動收卷起來，以便處理。
回液箱承接從機床流出的臟屑油，并由回液泵將臟的油送入過濾下部的臟液過濾箱。箱體底部為雙層結構，上面為臟液箱，下面為真空抽吸室，分界面即為篩孔板和過濾紙組成的過濾層。在真空抽吸泵的抽吸作用下，過濾層上下兩面形成壓力差，使臟冷卻油滲透過濾紙進入凈液箱。真空抽吸的壓力差加大了液體滲過濾紙纖維的動能，使切削液中的雜質在濾紙表面快速堆積，相互“搭架”，形成無數微小的空隙。這些雜質空隙成為濾紙表面的增生過濾層，替濾紙起著初級過濾作用，這時濾紙成為二級過濾，因此過濾精度提高了。
隨著過濾層增厚，在過濾精度越來越高的同時，過濾阻力也逐漸增大，流量逐漸減小，直到真空抽吸泵不能提供足夠的滲透動能。當過濾紙上的屑或雜質堆積使過濾量明顯下降時，凈液抽吸箱中的真空繼電器會發出訊號，啟動刮板電機驅動過濾紙上的鏈條刮板帶著臟濾紙走出過濾區，同時走入新濾紙，形成新的過濾面，繼續保持額定的過濾能力。濾紙更新僅在過濾量減小即濾紙臟堵時進行，這種控制方式可使濾紙消耗減到最低，保證有效利用過濾紙。
抽吸過濾泵從凈液抽吸箱抽取過濾后的凈液，送入過濾機凈液箱儲存。供液壓力由充油壓力表顯示。上述過程由PLC控制自動進行，對用戶操作要求低，非常適合磨床類機床。

（1）過濾機箱體
過濾機箱體由鋼板、槽鋼、角鋼、工字鋼等焊接而成。底板下面橫向布焊工字鋼，側板外面豎立布焊槽鋼、上口平焊槽鋼。向上伸出的頭部側面有槽鋼焊到底框作為支撐，保證頭部剛性。箱體側面有過濾倉檢視窗，用于檢查維護作業。真空抽吸倉在箱體后端板上開有全寬檢視窗，方便清理維護。過濾機上平面開口處有防滑蓋板，需要觀察的部位采用防滑格子筋蓋板。

（2）過濾床
過濾床由不銹鋼篩孔過濾板和濾床框架焊接而成，表面光滑平整。過濾板組件安裝在真空抽吸室內的支承裝置上，形成整體過濾板，與過濾紙一起完成過濾功能。篩孔過濾板制造材料為不銹鋼。

（3）刮板排污機構
LK V真空抽吸式過濾機的刮板排污機構由刮板鏈和刮板組成。刮板轉速很低，每分鐘2.4轉，而且間歇工作，給濾渣留出脫液時間，使得濾渣里的切削液有時間流回過濾箱。刮板排污機構的頂部裝有掃渣板，保證每條刮板上刮出的磨屑雜質都被刮出水箱，落入接渣車中，防止磨屑雜質重新返回液箱。4New設計的間歇工作式刮板排污機構可以減少磨削液被刮板帶出，而且可以減輕刮板工作時的噪音。減速電機與刮板鏈軸是通過彈簧電子傳感器組裝，如果有物體卡住刮板，傳感器離開發訊板，這時電機停止運轉，使刮板不再走動，隨后刮板走動監測傳感器將向PLC發出故障報警信號，從而保護刮板排污機構的各零部件不受損壞。
機構運行時，刮板鏈平壓在濾紙上，刮板鏈軸一端裝有傳感器，監測刮板的走動。
